هل يمكن دمج مستشعرات كوريوليس مع أنظمة التحكم؟

باعتباري موردًا لأجهزة استشعار كوريوليس، غالبًا ما يتم سؤالي عما إذا كان من الممكن دمج هذه المستشعرات مع أنظمة التحكم. الإجابة المختصرة هي نعم، يمكنهم ذلك! في الواقع، يمكن لدمج مستشعرات كوريوليس مع أنظمة التحكم أن يحقق مجموعة كاملة من الفوائد للعمليات الصناعية. دعونا نتعمق في هذا الموضوع ونستكشف كيف يعمل كل شيء.

فهم مجسات كوريوليس

أولاً، دعونا نتعرف سريعًا على ماهية مستشعرات كوريوليس. تُستخدم هذه المستشعرات لقياس معدل تدفق الكتلة وكثافة السوائل في خط الأنابيب. وهي تعمل على أساس تأثير كوريوليس، وهو الانحراف الواضح للأجسام المتحركة عندما يتم عرضها من إطار مرجعي دوار. في حالة مقياس التدفق كوريوليس، يتم تصنيع أنبوب ليهتز، ومع تدفق السائل عبر الأنبوب المهتز، تتسبب قوة كوريوليس في حدوث تحول طوري في الاهتزاز. يتم بعد ذلك قياس تحول الطور واستخدامه لحساب معدل التدفق الكتلي للسائل.

تشتهر مستشعرات كوريوليس بدقتها العالية ونسبة التراجع الواسعة والقدرة على قياس معلمات متعددة مثل تدفق الكتلة والكثافة ودرجة الحرارة في وقت واحد. يتم استخدامها في مجموعة واسعة من الصناعات، بما في ذلك النفط والغاز والكيماويات والأغذية والمشروبات والأدوية.

لماذا يتم دمج مستشعرات كوريوليس مع أنظمة التحكم؟

يمكن أن يوفر دمج مستشعرات كوريوليس مع أنظمة التحكم العديد من المزايا. بالنسبة للمبتدئين، فهو يسمح بمراقبة العملية والتحكم فيها في الوقت الفعلي. من خلال القياس المستمر لمعدل التدفق الجماعي والمعلمات الأخرى، يمكن لنظام التحكم إجراء تعديلات فورية لضمان تشغيل العملية في الظروف المثالية.

لنفترض أنك تعمل في مجال الصناعة الكيميائية، وتقوم بخلط مواد كيميائية مختلفة في أحد المفاعلات. يمكن لمستشعر كوريوليس قياس معدل التدفق الكتلي الدقيق لكل مادة كيميائية يتم إضافتها. يمكن لنظام التحكم بعد ذلك ضبط معدلات التدفق بناءً على الوصفة المطلوبة، مما يضمن تنفيذ التفاعل بدقة كما هو مخطط له. وهذا لا يؤدي إلى تحسين جودة المنتج النهائي فحسب، بل يقلل أيضًا من الهدر ويزيد من الكفاءة.

فائدة أخرى هي تحسين السلامة. في الصناعات التي يكون فيها التعامل مع المواد الخطرة أمرًا شائعًا، مثل قطاع النفط والغاز، يعد قياس التدفق الدقيق أمرًا بالغ الأهمية. ومن خلال دمج مستشعرات كوريوليس مع أنظمة التحكم، يمكن اكتشاف أي ظروف تدفق غير طبيعية على الفور، ويمكن للنظام اتخاذ الإجراءات التصحيحية، مثل إيقاف التدفق أو تفعيل صمامات الأمان.

كيفية دمج مجسات كوريوليس مع أنظمة التحكم

يعد دمج مستشعرات كوريوليس مع أنظمة التحكم عملية واضحة نسبيًا، ولكنها تتطلب بعض التخطيط الدقيق.

الخطوة الأولى هي اختيار بروتوكول الاتصال الصحيح. تدعم معظم مستشعرات كوريوليس الحديثة مجموعة متنوعة من بروتوكولات الاتصال مثل Modbus وProfibus وHART. يعتمد اختيار البروتوكول على البنية التحتية الحالية لنظام التحكم والمتطلبات المحددة للتطبيق. على سبيل المثال، إذا كان لديك نظام يستخدم Modbus بالفعل، فمن المنطقي اختيار مستشعر Coriolis الذي يدعم Modbus أيضًا.

بمجرد تحديد بروتوكول الاتصال، فإن الخطوة التالية هي توصيل مستشعر كوريوليس بنظام التحكم. يتضمن هذا عادةً توصيل المستشعر بوحدة الحصول على البيانات أو وحدة التحكم المنطقية القابلة للبرمجة (PLC). يتم بعد ذلك إرسال البيانات من المستشعر إلى نظام التحكم، حيث يمكن معالجتها واستخدامها لأغراض التحكم.

ومن المهم أيضًا تكوين نظام التحكم لتفسير البيانات بشكل صحيح. قد يتضمن ذلك إعداد حدود الإنذار وخوارزميات التحكم والمعلمات الأخرى. على سبيل المثال، يمكنك ضبط المنبه لينطلق إذا تجاوز معدل التدفق الكتلي قيمة معينة، أو يمكنك برمجة نظام التحكم لضبط معدل التدفق استنادًا إلى خوارزمية التحكم PID (التناسبي - التكاملي - المشتق).

أمثلة على التكامل في الصناعات المختلفة

صناعة النفط والغاز

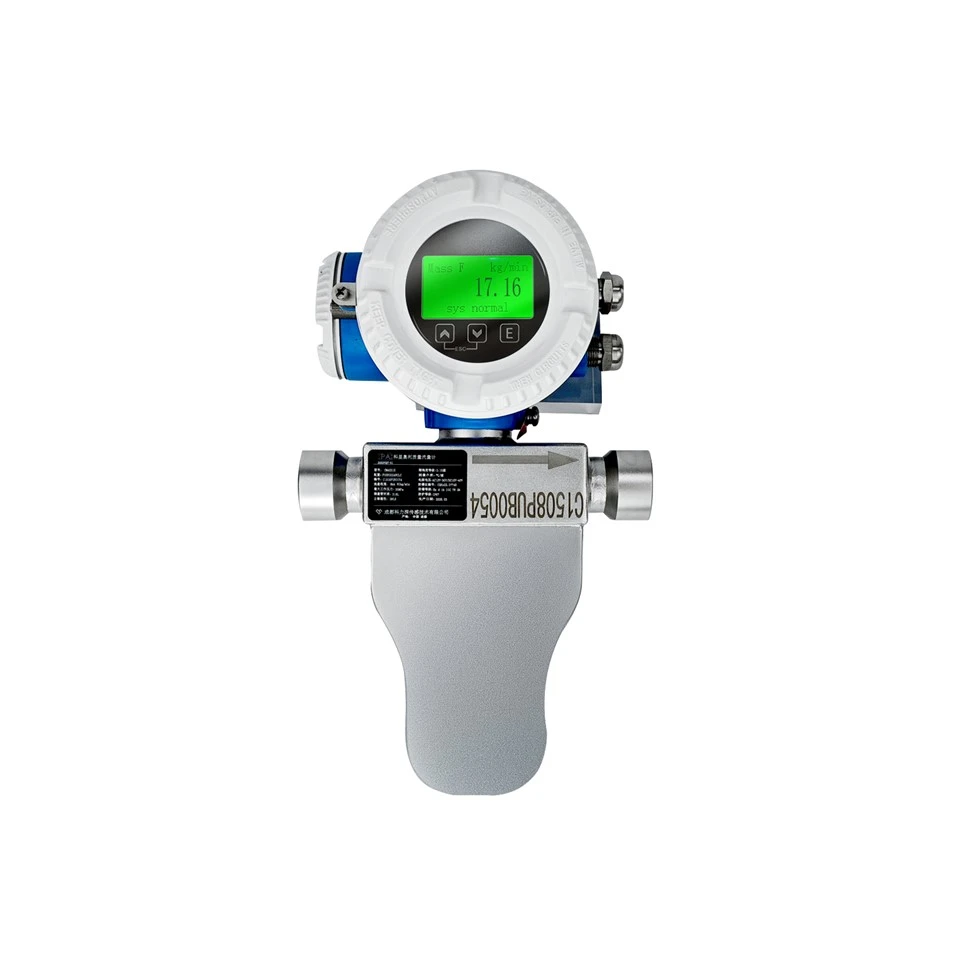

في صناعة النفط والغاز، غالبًا ما يتم دمج مستشعرات كوريوليس مع أنظمة التحكم لتطبيقات نقل الحراسة. نقل الحضانة هو نقل النفط أو الغاز من طرف إلى آخر، والقياس الدقيق ضروري لأسباب مالية وقانونية. ومن خلال دمج مستشعرات كوريوليس مع أنظمة التحكم، يمكن للشركات التأكد من قياس وتسجيل الكمية الدقيقة من النفط أو الغاز الذي يتم نقله. على سبيل المثال، في خط أنابيب الغاز الطبيعي، أمقياس تدفق الغاز الطبيعييمكن دمج تقنية Coriolis المعتمدة على نظام التحكم لمراقبة تدفق الغاز في الوقت الفعلي. يمكن لنظام التحكم بعد ذلك ضبط الضغط ومعدل التدفق للحفاظ على حجم النقل المطلوب.

صناعة الأغذية والمشروبات

في صناعة الأغذية والمشروبات، تُستخدم مستشعرات كوريوليس لتطبيقات الجرعات والمزج. على سبيل المثال، في مصنع الجعة، يمكن دمج مستشعر كوريوليس مع نظام تحكم لقياس معدل تدفق الماء والشعير والجنجل أثناء عملية التخمير. يمكن لنظام التحكم بعد ذلك ضبط معدلات التدفق للتأكد من أن البيرة تتمتع بالمذاق والجودة المناسبين. أمقياس التدفق كوريوليس للتدفق المنخفض الصغيريمكن أن يكون مفيدًا بشكل خاص في التطبيقات التي تتطلب قياسًا دقيقًا لمعدلات التدفق الصغيرة، مثل إضافة النكهات أو المواد المضافة إلى المنتج.

الصناعة الكيميائية

في الصناعة الكيميائية، يتم دمج مستشعرات كوريوليس مع أنظمة التحكم لتحسين العملية. على سبيل المثال، في مصنع كيميائي حيث تحدث تفاعلات متعددة، أمقياس التدفق الشامل للضغط العالييمكن استخدام تقنية كوريوليس لقياس معدل تدفق المواد المتفاعلة تحت ظروف الضغط العالي. يمكن لنظام التحكم بعد ذلك ضبط معدلات التدفق لزيادة إنتاجية المنتج المطلوب وتقليل إنتاج المنتجات الثانوية.

التحديات والحلول

وبطبيعة الحال، فإن دمج أجهزة استشعار كوريوليس مع أنظمة التحكم لا يخلو من التحديات. أحد التحديات الرئيسية هو التعامل مع التداخل الكهرومغناطيسي (EMI). نظرًا لأن مستشعرات كوريوليس تعتمد على الإشارات الكهربائية لقياس معدل التدفق، فإن التداخل الكهرومغناطيسي يمكن أن يسبب قراءات غير دقيقة. للتغلب على ذلك، يجب استخدام تقنيات التدريع والتأريض المناسبة أثناء تركيب المستشعر.

التحدي الآخر هو معايرة المستشعر. مع مرور الوقت، قد ينحرف المستشعر، وقد تتأثر دقته. تعد المعايرة المنتظمة ضرورية للتأكد من أن المستشعر يقدم قياسات دقيقة. تأتي العديد من مستشعرات كوريوليس الحديثة مزودة بميزات معايرة ذاتية مدمجة، والتي يمكنها تبسيط عملية المعايرة.

خاتمة

في الختام، إن دمج مستشعرات كوريوليس مع أنظمة التحكم ليس ممكنًا فحسب، بل إنه مفيد أيضًا لمجموعة واسعة من الصناعات. فهو يوفر مراقبة في الوقت الحقيقي، وتحسين التحكم في العمليات، وتعزيز السلامة. سواء كنت تعمل في مجال النفط والغاز، أو الأغذية والمشروبات، أو الصناعة الكيميائية، فإن تكامل مستشعرات Coriolis يمكن أن يساعدك على تحسين عملياتك وتحسين جودة منتجاتك.

إذا كنت مهتمًا بمعرفة المزيد حول كيفية دمج مستشعرات Coriolis مع نظام التحكم الخاص بك أو إذا كنت تتطلع إلى شراء مستشعرات Coriolis لتطبيقك، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأفضل لاحتياجاتك.

مراجع

• بيك، إم إس، وبلاسكوفسكي، أ. (2005). دليل قياس التدفق: التصاميم الصناعية ومبادئ التشغيل والأداء والتطبيقات. مطبعة جامعة كامبريدج.
• سبيتزر، دويتشه فيله (2010). قياس التدفق: أدلة عملية للقياس والتحكم. ISA - جمعية الأجهزة والأنظمة والأتمتة.
